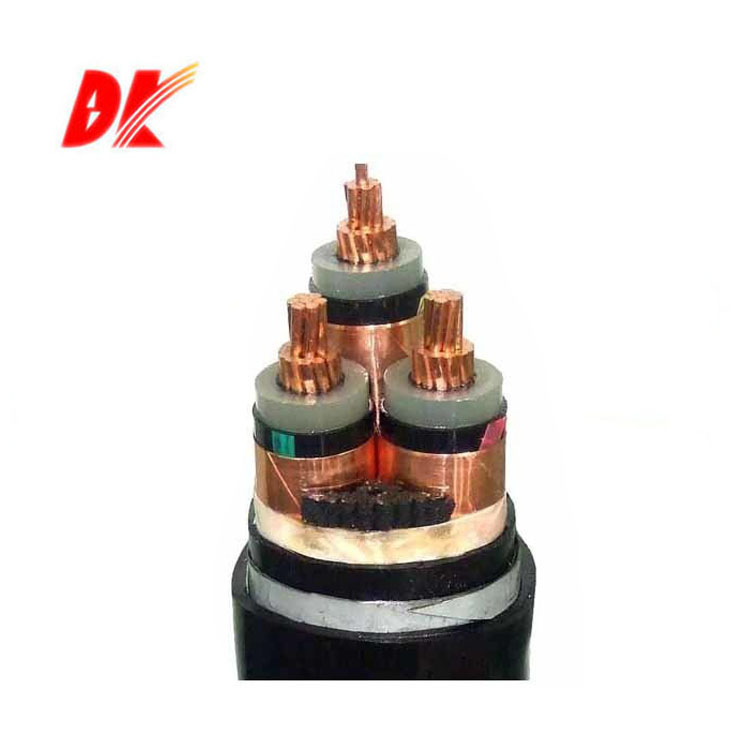

สายเคเบิล STA (สายรัดหุ้มเกราะเทปเหล็ก) เป็นสายไฟที่มีชั้นหุ้มเกราะที่เกิดจากเทปเหล็กม้วน เป้าหมายการออกแบบหลักคือการเพิ่มการป้องกันเชิงกลของสายเคเบิลและความต้านทานต่อแรงภายนอก ชั้นเกราะเทปเหล็กมักจะประกอบด้วยเหล็กชุบสังกะสีหรือเทปสแตนเลสซึ่งพันรอบชั้นด้านนอกของสายเคเบิลเพื่อสร้างโครงสร้างการป้องกันโลหะอย่างต่อเนื่อง เมื่อเทียบกับสายเคเบิลที่ไม่มีอาวุธแบบดั้งเดิมสายเคเบิล STA มีความต้านทานต่อแรงดันแรงกระแทกและกัดหนู นอกจากนี้ยังมีการป้องกันคลื่นแม่เหล็กไฟฟ้าพื้นฐานลดผลกระทบของการรบกวนแม่เหล็กไฟฟ้าภายนอกต่อการส่งสัญญาณ
1. ลักษณะที่ปรากฏ

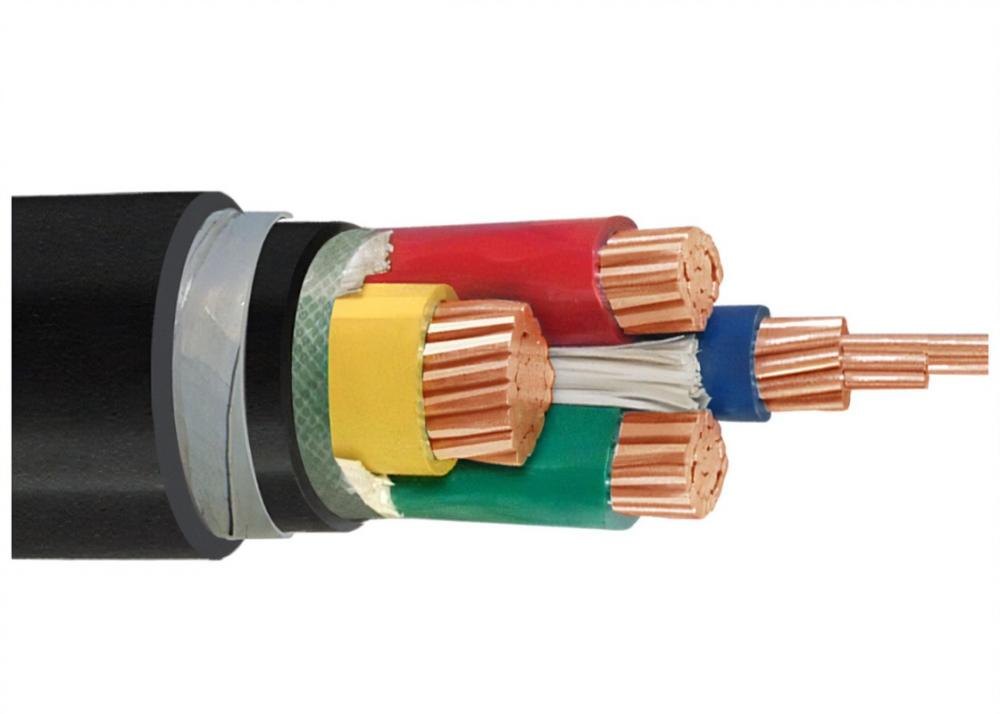

โดยทั่วไปสายเคเบิล STA จะมีปลอกด้านนอกสีดำ (มักจะทำจาก PVC หรือ LSZH) ที่มีรูปแบบปกติของเทปเหล็กที่คดเคี้ยวสามารถมองเห็นได้บนพื้นผิว เลเยอร์เกราะติดตั้งอย่างแน่นหนากับปลอกด้านนอกส่งผลให้รูปร่างทรงกระบอกโดยรวมมีขนาดเส้นผ่าศูนย์กลางประมาณ 10% -15% ที่ใหญ่กว่าสายเคเบิลที่ไม่มีอาวุธของข้อกำหนดเดียวกัน ผลิตภัณฑ์บางอย่างรวมถึงซับใน (เช่นเทปไฟเบอร์กลาส) ระหว่างเทปเหล็กและฉนวนกันความร้อนเพื่อป้องกันขอบของเทปเหล็กจากการเกาฉนวน
2. องค์ประกอบของวัสดุ
ตัวนำ: ทองแดงหรืออลูมิเนียมใช้เป็นแกนนำไฟฟ้า ตัวนำทองแดงนำเสนอการนำไฟฟ้าที่ยอดเยี่ยมในขณะที่ตัวนำอลูมิเนียมมีน้ำหนักเบาและต้นทุนต่ำ
ฉนวน: โพลีเอทิลีนเชื่อมโยงข้าม (XLPE) หรือโพลีไวนิลคลอไรด์ (PVC) มักใช้กันทั่วไป XLPE ให้ความต้านทานอุณหภูมิสูงที่ดีขึ้น (อุณหภูมิการทำงานระยะยาวสูงถึง 90 ° C) ในขณะที่ PVC ให้ต้นทุนที่ต่ำกว่าและชะลอการหน่วงไฟที่ดีขึ้น
เกราะ: เทปเหล็กชุบสังกะสี (ความต้านทานการกัดกร่อนต่ำและการกัดกร่อน) หรือเทปสแตนเลส (เหมาะสำหรับสภาพแวดล้อมที่มีความชื้นสูงหรือการกัดกร่อนทางเคมี) ความหนาของเทปมักจะเป็น 0.2-0.5 มม. และความกว้างจะถูกปรับตามเส้นผ่านศูนย์กลางของสายเคเบิล
แจ็คเก็ตด้านนอก: PVC (ทนต่อการเสียดสีและการเสียชีวิตจากเปลวไฟ) หรือ LSZH (zero-halogen zero-smoke ต่ำซึ่งปล่อยก๊าซพิษน้อยลงในระหว่างการเผาไหม้) ความหนามักจะ 1.5-2.0 มม.
3. ความแตกต่างจากสายเคเบิล SWA

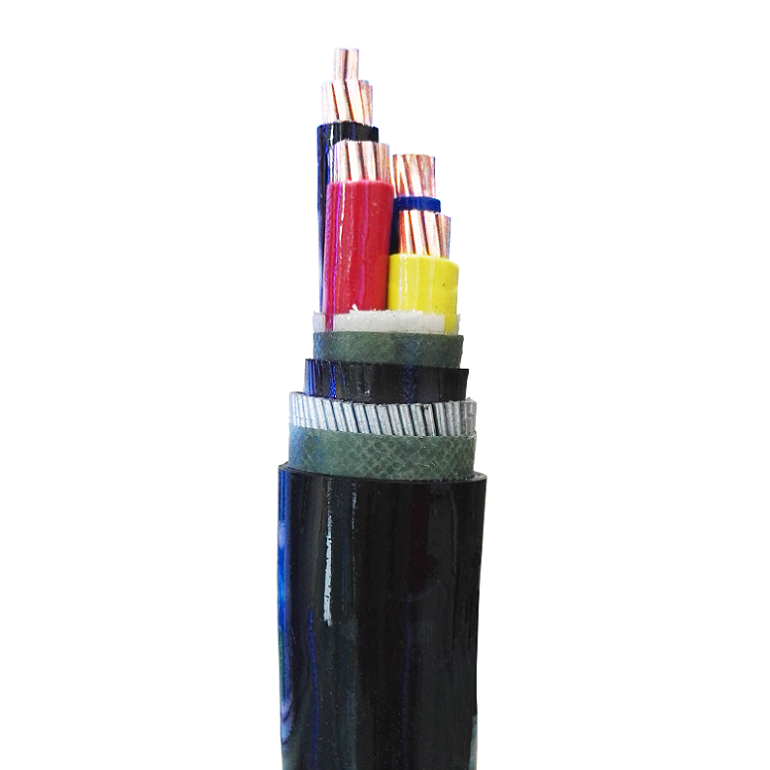

ความแตกต่างของโครงสร้างเกราะ: สายเคเบิล SWA (สายเกราะลวดเหล็ก) ใช้ลวดเหล็กถักหรือบิดเพื่อสร้างชั้นเกราะ เส้นผ่านศูนย์กลางลวดมักจะเป็น 0.8-2.0 มม. และความหนาแน่นของถักเปียอาจเกิน 80% โครงสร้างนี้ให้สายเคเบิล SWA แรงดึงมากขึ้น (สามารถทนต่อความตึงเครียดหลายตัน) ทำให้เหมาะสำหรับการติดตั้งทางไกลหรือผู้ที่ต้องการการเคลื่อนไหวบ่อยครั้ง ในทางกลับกันเกราะเทปเหล็กของ STA Cable มีความต้านทานแรงดึงที่อ่อนแอกว่า แต่ความแข็งแรงของแรงอัดที่เหนือกว่า (สามารถทนความดันหลายตันได้)
การเปรียบเทียบน้ำหนักและต้นทุน
เนื่องจากความหนาแน่นของลวดเหล็กที่สูงขึ้นโดยทั่วไปสายเคเบิล SWA จะหนักกว่าสายเคเบิล STA 20% -30% ส่งผลให้ค่าขนส่งและค่าติดตั้งเพิ่มขึ้น นอกจากนี้ค่าใช้จ่ายของวัสดุลวดเหล็กที่สูงกว่าเทปเหล็กทำให้สายเคเบิล SWA โดยทั่วไป 15% -25% ราคาแพงกว่าสาย STA 15% -25%
ความแตกต่างของประสิทธิภาพการดัด
เกราะเทปเหล็กของสายเคเบิล STA มีรัศมีการโค้งงอขนาดเล็ก (รัศมีการโค้งงอขั้นต่ำประมาณ 10 เท่าของเส้นผ่านศูนย์กลางสายเคเบิล) ทำให้เหมาะสำหรับการติดตั้งในพื้นที่ จำกัด เกราะลวดเหล็กของสายเคเบิล SWA มีรัศมีการโค้งงอขนาดใหญ่ (รัศมีการโค้งงอขั้นต่ำประมาณ 15 เท่าของเส้นผ่านศูนย์กลางสายเคเบิล) การดัดงอบ่อยอาจทำให้เกิดการแตกของลวดทำให้เหมาะสำหรับการติดตั้งตรงหรือผู้ที่มีเส้นโค้งขนาดใหญ่
ประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้า
เกราะลวดเหล็กของสายเคเบิล SWA สร้างตาข่ายโลหะหนาแน่นให้ประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้าที่เหนือกว่าเมื่อเทียบกับสายเคเบิล STA มันเหมาะอย่างยิ่งสำหรับการส่งสัญญาณความถี่สูงหรือสภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าที่แข็งแกร่ง เกราะเทปเหล็กของ STA Cable ให้การป้องกันที่อ่อนแอกว่า แต่สามารถปรับปรุงได้โดยการเพิ่มเกราะป้องกันเทปทองแดง
4. สถานการณ์แอปพลิเคชัน
ฝังศพโดยตรง
สายเคเบิล STA เป็นตัวเลือกที่ต้องการสำหรับการฝังใต้ดินโดยตรงเนื่องจากมีความแข็งแรงแรงอัดที่แข็งแกร่งและต้นทุนต่ำ ในการใช้งานเช่นระบบไฟส่องสว่างถนนในเมืองและสายการกระจายพลังงานที่อยู่อาศัยสายเคเบิล STA ได้อย่างมีประสิทธิภาพทนต่อความดันดินและเครื่องจักรก่อสร้างในขณะเดียวกันก็ป้องกันความล้มเหลวที่เกิดจากหนู
การวางสายเคเบิลในร่ม/การวางอุโมงค์
ในร่องลึกสายเคเบิลหรืออุโมงค์เกราะเทปเหล็กของสายเคเบิล STA ช่วยป้องกันการเสียรูปของสายเคเบิลเนื่องจากแรงภายนอกและให้การป้องกันคลื่นแม่เหล็กไฟฟ้าพื้นฐาน สายเคเบิล STA มักใช้ในการส่งพลังงานหรือสัญญาณควบคุมในสภาพแวดล้อมเช่นศูนย์ข้อมูลและโรงงานอุตสาหกรรม
ความชื้นสูงหรือสภาพแวดล้อมทางเคมีที่กัดกร่อน
สายเคเบิล STA ที่มีเกราะเทปสแตนเลสสามารถทนต่อความชื้นสูงสเปรย์เกลือและการกัดกร่อนทางเคมีทำให้เหมาะสำหรับการใช้งานเช่นพื้นที่ชายฝั่งและพืชเคมี ตัวอย่างเช่น บริษัท เคมีชายฝั่งใช้สายเคเบิล STA เกราะสแตนเลสซึ่งทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีการกัดกร่อนมานานกว่า 10 ปี
การส่งสัญญาณแบบคงที่หรือความถี่ต่ำ
ประสิทธิภาพการป้องกันคลื่นแม่เหล็กไฟฟ้าของสายเคเบิล STA ตรงตามความต้องการของการส่งสัญญาณความถี่ต่ำเช่นในการสร้างระบบป้องกันอัคคีภัยและระบบตรวจสอบความปลอดภัย อย่างไรก็ตามสำหรับสถานการณ์การส่งสัญญาณความถี่สูง (เช่นสถานีฐาน 5G และระบบเรดาร์), สายเคเบิล SWA หรือการเพิ่มชั้นป้องกันเฉพาะ
