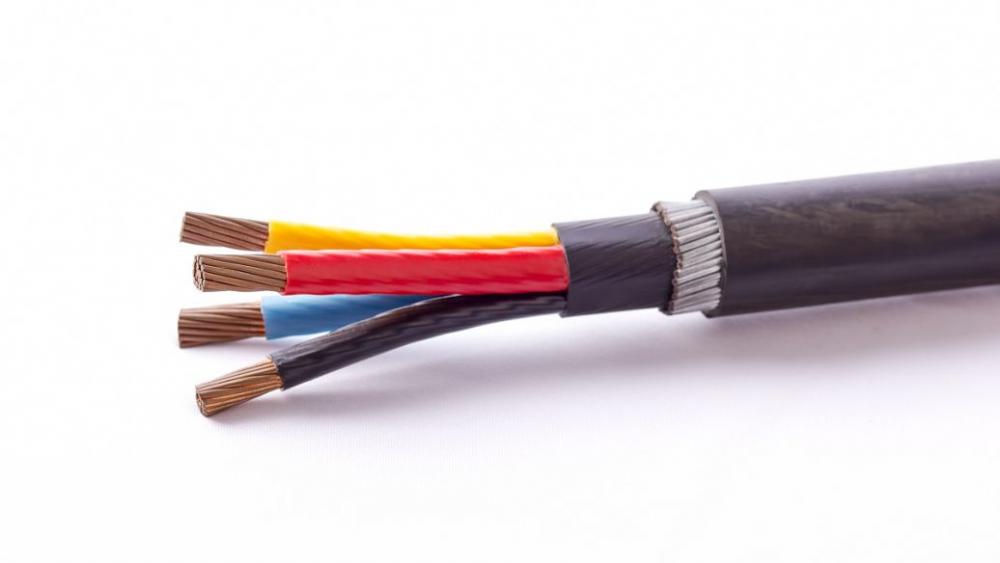

สายเคเบิล SWA (สายเกราะลวดเหล็ก) เป็นสายเกราะลวดเหล็ก โครงสร้างหลักของมันประกอบด้วยตัวนำที่ห่อหุ้มด้วยฉนวนโพลีไวนิลคลอไรด์ (PVC) จากนั้นหุ้มเกราะด้วยสายเหล็กชุบสังกะสีที่มีแผลแน่นและปลอก PVC เป็นชั้นนอกสุด
1. ข้อดีของประสิทธิภาพหลัก
การป้องกันเชิงกลที่เพิ่มขึ้น: ชั้นเกราะลวดเหล็กสามารถทนต่อแรงดึงสูง (เช่นความดันดินเมื่อฝังอยู่ใต้ดิน) และช็อตเชิงกล (เช่นการขุดและการกลิ้งในระหว่างการก่อสร้าง) ทำให้เหมาะสำหรับสภาพแวดล้อมที่ซับซ้อน ตัวอย่างเช่นโรงบำบัดน้ำเสียอุตสาหกรรม Suzhou Industrial Park เลือกสายเคเบิล SWA หุ้มเกราะหุ้มเกราะหุ้มเกราะอลูมิเนียมแทน SWB ประสบความสำเร็จในการต่อต้านการกัดกร่อนของน้ำทะเล
ความต้านทานการรบกวนที่ดีขึ้น: เลเยอร์เกราะสร้างเอฟเฟกต์กรงฟาราเดย์ป้องกันได้อย่างมีประสิทธิภาพกับการรบกวนแม่เหล็กไฟฟ้าภายนอกและทำให้มั่นใจได้ว่าการส่งสัญญาณที่มั่นคง ในสถานการณ์การผลิตเครื่องมือเครื่องจักรสายเคเบิล SWA สามารถลดความผิดปกติของอุปกรณ์ที่เกิดจากการรบกวนแม่เหล็กไฟฟ้าได้มากถึง 40%
ความต้านทานต่อสภาพอากาศและอายุการใช้งานที่ยาวนานขึ้น: ปลอกพีวีซีกันน้ำกันความชื้นและทนต่อการกัดกร่อนทำให้เหมาะสำหรับสภาพแวดล้อมทั้งในร่มและกลางแจ้งที่แห้งและชื้น ข้อมูลแสดงให้เห็นว่าสายเคเบิล SWA สามารถทำงานได้อย่างเสถียรภายในช่วงอุณหภูมิ -30 ° C ถึง +70 ° C โดยมีอายุการใช้งานมากกว่า 20 ปี
2. ประเภทสายเคเบิล SWA และข้อมูลจำเพาะ
ขึ้นอยู่กับสถานการณ์ของแอปพลิเคชันและระดับแรงดันไฟฟ้าสายเคเบิล SWA สามารถแบ่งออกเป็นประเภทต่อไปนี้:
สายไฟแรงดันไฟฟ้าต่ำ: ได้รับการจัดอันดับที่ 0.6/1kV ใช้สำหรับแหล่งจ่ายไฟอุปกรณ์อุตสาหกรรมและระบบการกระจายพลังงานอาคาร ตัวอย่างเช่นสายเคเบิล SWA ขนาด 4-core 2.5mm²มักใช้สำหรับแหล่งจ่ายไฟอาคารกลางแจ้งและสามารถทนต่อแรงดันไฟฟ้า 600/1000V
สายเคเบิลควบคุม: การออกแบบหลายคอร์ (เช่น 12-core และ 19-core) ใช้สำหรับการส่งสัญญาณในการผลิตเครื่องมือเครื่องจักรและอุปกรณ์อัตโนมัติ การจับคู่ความต้านทานลักษณะของพวกเขาทำให้มั่นใจได้ว่าอัตราความผิดพลาดในการส่งสัญญาณน้อยกว่า 0.1%
สายเคเบิลที่ทนไฟ: วัสดุทนไฟเช่นเทป MICA จะถูกเพิ่มเข้าไปในชั้นเกราะเพื่อให้แน่ใจว่าแหล่งจ่ายไฟอย่างต่อเนื่องในกรณีที่เกิดไฟไหม้ ตัวอย่างเช่นสายไฟของโรงพยาบาลต้องใช้สายเคเบิลทนไฟ SWA ที่ตรงกับ IEC60332-3-22 ประสิทธิภาพของเปลวไฟแนวตั้ง
สายเคเบิลพิเศษ: เช่นที่ทนยูวี (สำหรับการใช้งานกลางแจ้ง) และสายเคเบิลอุณหภูมิต่ำ (สำหรับสภาพแวดล้อม -40 ° C) สายเคเบิล SWA หุ้มเกราะหุ้มเกราะอลูมิเนียมให้อายุการใช้งานนานกว่าสายเหล็กชุบสังกะสีแบบดั้งเดิมสามเท่าในสภาพแวดล้อมที่มีการกัดกร่อน
3. ความแตกต่างที่สำคัญระหว่างสายเคเบิล SWA และสายเคเบิล SWB
สายเคเบิล SWB (สายรัดสายเหล็กถักเปียสายเคเบิลที่ปราศจากควันต่ำควัน) เป็นสายเคเบิลลวดเหล็กที่ไม่มีควันต่ำและปราศจากฮาโลเจน มันแตกต่างอย่างมีนัยสำคัญจากสายเคเบิล SWA ในวัสดุประสิทธิภาพและสถานการณ์การใช้งาน:
วัสดุฝัก: SWA ใช้พีวีซีแบบดั้งเดิมซึ่งปล่อยควันสีดำและควันฉุนเมื่อสัมผัสกับไฟ SWB ใช้ polyolefin ที่ปราศจากฮาโลเจนต่ำซึ่งผลิตควันสีขาวโดยไม่มีอนุภาคคลอไรด์ที่มีความหนาแน่นของควันและการส่งผ่านแสงเกิน 60%พบมาตรฐานการหน่วงการดูดซับเปลวไฟระดับ B1
ความแตกต่างของต้นทุน: เนื่องจากความผันผวนของราคาที่สำคัญของวัสดุที่มีควันต่ำและปราศจากฮาโลเจนจึงมีค่าใช้จ่ายมากกว่า SWA ประมาณ 20%
ข้อกำหนดของแอปพลิเคชัน: SWB Hydraulic Crimping ต้องให้ความร้อนถึงอุณหภูมิ 10 ° C สูงกว่าปกติมิฉะนั้นท่อระบายความร้อนจะริ้วรอย SWA ยังสามารถ crimped โดยใช้วิธีการหดตัวแบบดั้งเดิม
สถานการณ์แอปพลิเคชัน: SWB เหมาะสำหรับสภาพแวดล้อมที่มีการจราจรสูง (เช่นอาคารสนามบินและเพลาลิฟต์อาคารสำนักงาน) ในขณะที่ SWA เหมาะสำหรับสภาพแวดล้อมที่มีการสัมผัสสูง (เช่นร่องลึกสายเคเบิลใต้ดินและการติดตั้งสายเคเบิลสะพาน)
4. สถานการณ์แอปพลิเคชันสายเคเบิล SWA และคำแนะนำการเลือก
สภาพแวดล้อมอุตสาหกรรม:
สถานการณ์ที่ใช้งานได้: การผลิตเครื่องมือเครื่องจักร, โรงไฟฟ้า, อุปกรณ์ทำความเย็นและสถานที่อื่น ๆ ที่ต้องใช้ความปลอดภัยทางไฟฟ้าอย่างเข้มงวด
คำแนะนำการเลือก: ต้องการสายเคเบิล SWA ที่ทนต่อน้ำมันและสารเคมี ตัวอย่างเช่นตัวนำทองแดงกระป๋องช่วยเพิ่มความต้านทานออกซิเดชัน ตัวอย่างเช่นผู้ผลิตรถยนต์เห็นอัตราความล้มเหลวของอุปกรณ์ลดลง 35% หลังจากใช้สายเคเบิล SWA ทองแดงกระป๋อง
โครงสร้างพื้นฐาน:
สถานการณ์ที่ใช้งานได้: ร่องลึกสายเคเบิลใต้ดินและการติดตั้งสายเคเบิลสะพานในสถานที่อื่น ๆ ที่มีการเปิดรับแสงสูง
คำแนะนำการเลือก: ใช้เกราะเสริม (เช่นลวดเหล็กสองชั้น) หรือเพิ่มอุปสรรคน้ำตามยาวเพื่อป้องกันการเจาะน้ำฝน Hubei Metro Line 6 ประสบความสำเร็จในการจัดการความชื้นมากเกินไปโดยการแทนที่ SWB ด้วยสายเคเบิล SWA
โซลูชันทางเลือกสำหรับสถานการณ์พิเศษ:
สภาพแวดล้อมของน้ำทะเลกัดกร่อน: ใช้สายเคเบิล SWA หุ้มเกราะหุ้มเกราะอลูมิเนียมซึ่งมีความต้านทานต่อการไฮโดรไลซิสของน้ำทะเลมากกว่าเหล็กชุบสังกะสี
ข้อกำหนดด้านความยืดหยุ่นสูง: รถขุดขุดหลุมเปิดใช้งานสายเคเบิล SWA ที่มีความแข็งแรงสูงและมีความแข็งแรงสูงซึ่งให้ประสิทธิภาพที่เหนือกว่าเมื่อเทียบกับ SWB
คู่มือการหลีกเลี่ยง:
การผสมสายเคเบิลเป็นสิ่งต้องห้ามอย่างเคร่งครัด: สายไฟของโรงพยาบาลต้องใช้ SWB การใช้ SWA ในทางที่ผิดอาจส่งผลให้เกิดความเป็นพิษของควันมากเกินไปในระหว่างเกิดเพลิงไหม้
การตรวจสอบพารามิเตอร์ปัจจุบัน: ทีมงานก่อสร้างใช้สายเคเบิล 35 มม. ² SWA อย่างไม่ตั้งใจแทน 50 มม. ² SWB ส่งผลให้เกิดการระเบิดร่วมกันที่เกิดจากกระแสฤดูร้อนสูงสุด
