Το καλώδιο BTTZ είναι ένα άκαμπτο καλώδιο με μόνωση ορυκτών με εξαιρετική αντοχή στη φωτιά. Τα πιο συχνά χρησιμοποιούμενα καλώδια με μόνωση ορυκτών στην αγορά είναι βελτιώσεις στην τυπική πυραντίσταση των καλωδίων BTTZ, γι' αυτό και τα καλώδια με μόνωση ορυκτών είναι πιο ακριβά.

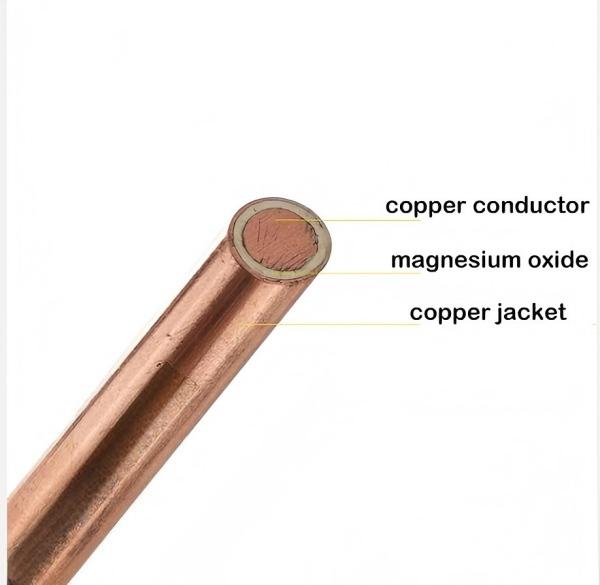

Στους κώδικες σχεδιασμού πυροπροστασίας κτιρίων, τα συστήματα πυροπροστασίας πρέπει να χρησιμοποιούν καλώδια με μόνωση ορυκτών. Το BTTZ είναι ένας τύπος καλωδίου με μόνωση ορυκτών. Άλλα περιλαμβάνουν τα YTTW, BTLY και BBTRZ. Αποτελείται από πυρήνα χαλκού, θήκη χαλκού και μόνωση οξειδίου του μαγνησίου και παράγεται με τη χρήση διαδικασίας έλξης και επεξεργασίας ανόπτησης. Είναι ένα αληθινό πυρίμαχο καλώδιο, ικανό να διατηρεί κανονική τροφοδοσία για περισσότερες από 3 ώρες στους 950-1000°C σε περίπτωση πυρκαγιάς.
Διαθέτει υψηλή αντοχή στη θερμοκρασία, αντοχή στη φωτιά, αντοχή στην έκρηξη, μη εύφλεκτο (μπορεί να λειτουργεί συνεχώς για παρατεταμένες περιόδους στους 250°C και για σύντομες περιόδους στους 1000°C), υψηλή ικανότητα μεταφοράς ρεύματος, μικρή εξωτερική διάμετρο, υψηλή μηχανική αντοχή και μεγάλη διάρκεια ζωής. Γενικά δεν απαιτεί ανεξάρτητο αγωγό γείωσης.
2. Εφαρμογές Καλωδίων BTTZ
Χρησιμοποιείται ευρέως σε επικίνδυνα, σκληρά και υψηλής θερμοκρασίας περιβάλλοντα όπως πυρηνικά εργοστάσια, μεταλλουργία, χημικά εργοστάσια, ορυχεία και κλιβάνους. Τα τελευταία χρόνια, έχουν χρησιμοποιηθεί ευρέως σε πολυώροφα κτίρια, αεροδρόμια, αποβάθρες και μετρό για να διασφαλιστεί η αδιάλειπτη λειτουργία κρίσιμου εξοπλισμού, όπως τροφοδοτικά πυρόσβεσης, πυροσβεστικές αντλίες, ανελκυστήρες πυρκαγιάς, τοπικός φωτισμός, πινακίδες εκκένωσης έκτακτης ανάγκης, παρακολούθηση ασφαλείας, συστήματα εξαγωγής καπνού και εφεδρικά τροφοδοτικά κατά τη διάρκεια πυρκαγιών.
3. Πλεονεκτήματα των καλωδίων BTTZ
1) Πλήρως πυρίμαχα: Τα καλώδια BTTZ είναι εντελώς άκαυστα και δεν προκαλούν πυρκαγιές. Ακόμη και όταν η θερμοκρασία της φλόγας είναι κάτω από το σημείο τήξης του χαλκού, το καλώδιο θα συνεχίσει να λειτουργεί κανονικά μετά το σβήσιμο της φλόγας.
2) Ισχυρή προστασία υπερφόρτωσης: Ακόμα και όταν το κύκλωμα είναι υπερφορτωμένο, το καλώδιο δεν θα καταστραφεί όσο η θερμοκρασία δεν φτάνει στο σημείο τήξης του χαλκού.
3) Υψηλή θερμοκρασία λειτουργίας: Το μονωτικό στρώμα κρυστάλλου οξειδίου του μαγνησίου των καλωδίων BTTZ έχει σημείο τήξης πολύ υψηλότερο από αυτό του χαλκού, επιτρέποντας κανονική θερμοκρασία λειτουργίας έως και 250℃.
4) Εξαιρετική αντοχή στη διάβρωση: Η θήκη σωλήνων χαλκού χωρίς ραφή είναι αδιάβροχη, ανθεκτική στην υγρασία και ανθεκτική στη χημική διάβρωση. Ο χάλκινος σωλήνας έχει επίσης αντιεκρηκτικές ιδιότητες.
5) Μεγάλη διάρκεια ζωής: Τα καλώδια BTTZ είναι κατασκευασμένα εξ ολοκλήρου από ανόργανα υλικά, επομένως δεν υπάρχει γήρανση μόνωσης και η διάρκεια ζωής μπορεί να είναι μεγαλύτερη από τριπλάσια από αυτή των συνηθισμένων καλωδίων.
6) Υψηλή αντοχή στη διάβρωση: Το περίβλημα χαλκού έχει υψηλή αντοχή στη διάβρωση, επομένως ο περισσότερος εξοπλισμός δεν απαιτεί πρόσθετα μέτρα προστασίας. Σε περιοχές όπου το περίβλημα από χαλκό του καλωδίου είναι επιρρεπές σε χημική διάβρωση ή σοβαρή βιομηχανική ρύπανση, θα πρέπει να χρησιμοποιείται πλαστικό εξωτερικό περίβλημα για προστασία.
4. Μειονεκτήματα των καλωδίων BTTZ
1) Υψηλό κόστος: Το καλώδιο είναι κατασκευασμένο από ειδικά υλικά και περιέχει περισσότερο χαλκό από τα συνηθισμένα καλώδια, επομένως η συνολική τιμή είναι περίπου 30% υψηλότερη από τα συνηθισμένα καλώδια.
2) Δύσκολη κατασκευή: Το BTTZ είναι ένα άκαμπτο καλώδιο με μόνωση ορυκτών, το οποίο έχει μεγαλύτερη σκληρότητα και βάρος από τα συνηθισμένα καλώδια, κάνοντας την κατασκευή πιο δύσκολη.
3) Μεγάλος φόρτος εργασίας: Τα καλώδια BTTZ με διάμετρο 35 mm και άνω είναι όλα μονοπύρηνα καλώδια, γεγονός που αυξάνει τον αριθμό των ενδιάμεσων αρμών και αυξάνει σημαντικά τον φόρτο εργασίας της κατασκευής.
