Στην κατασκευή συρμάτων και καλωδίων, η ομόκεντρη δέσμευση (κανονική δέσμευση) και η δέσμευση δέσμης είναι δύο βασικές διαδικασίες δέσμευσης, που διαφέρουν σημαντικά ως προς τη δομή, την απόδοση και τα σενάρια εφαρμογής.
1. Διαρθρωτικές Διαφορές: Κανονικότητα εναντίον Ελευθερίας

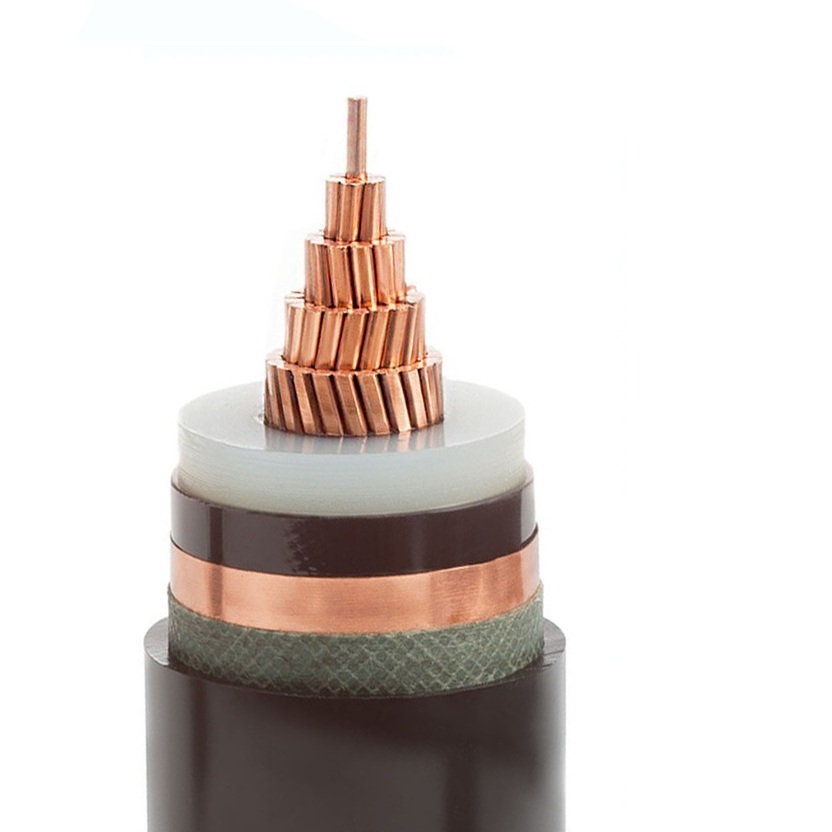

Ομόκεντρη λωρίδα (κανονική λωρίδα)
Πολυεπίπεδη δομή: Με ένα κεντρικό μονό σύρμα ως πυρήνα, τα στρώματα τυλίγονται σπειροειδώς προς τα έξω για να σχηματίσουν μια ομόκεντρη κυκλική δομή. Ο αριθμός των μεμονωμένων συρμάτων σε κάθε στρώμα είναι σταθερός (συνήθως 6 περισσότερα από τα εσωτερικά στρώματα) και τα γειτονικά στρώματα έχουν αντίθετες κατευθύνσεις κλώνωσης (π.χ. εναλλασσόμενη κατεύθυνση S και κατεύθυνση Z).
Έλεγχος κατεύθυνσης τεντώματος: Η ροπή εξισορροπείται με αντίστροφη δέσμευση για να αποτραπεί η συνολική συστροφή του καλωδίου. Για παράδειγμα, εάν το πρώτο στρώμα είναι συνδεδεμένο με την κατεύθυνση S, το δεύτερο στρώμα πρέπει να είναι συνδεδεμένο με την κατεύθυνση Z και ούτω καθεξής.
Τυπικές εφαρμογές: αγωγοί καλωδίων τροφοδοσίας (π.χ. σύρμα χαλκού/αλουμινίου), καλωδίωση καλωδίων μέσης τάσης, θωράκιση υποβρυχίων καλωδίων κ.λπ.
Bundle Stranding
Ακανόνιστη δομή: Πολλαπλά μεμονωμένα καλώδια είναι συνδεδεμένα ταυτόχρονα στην ίδια κατεύθυνση κλώνωσης (π.χ., όλη η κατεύθυνση S ή όλη η κατεύθυνση Z). Η θέση των μεμονωμένων συρμάτων δεν είναι σταθερή και το εξωτερικό στρώμα είναι επιρρεπές σε ακανόνιστα σχήματα.
Κατεύθυνση μονής έλικας: Όλα τα μεμονωμένα καλώδια είναι κολλημένα στην ίδια κατεύθυνση, χωρίς σχέδιο αντίστροφης εξισορρόπησης.
Τυπικές εφαρμογές: Εύκαμπτα καλώδια που απαιτούν υψηλή ευελιξία, καλώδια σύνδεσης φορητών συσκευών κ.λπ.
2. Σύγκριση απόδοσης: Σταθερότητα έναντι ευελιξίας
Ομόκεντρη λωρίδα (κανονική λωρίδα)
Ισχυρή μηχανική σταθερότητα:
Ισορροπία ροπής: Τα παρακείμενα στρώματα προσκολλώνται σε αντίθετες κατευθύνσεις για να δημιουργήσουν ένα «ελικοειδή πλέγμα», παρόμοιο με το ελικοειδή πλέγμα, αυξάνοντας την τριβή του ενδιάμεσου στρώματος κατά 3-5 φορές, αντιστέκοντας αποτελεσματικά στην ολίσθηση του ενδιάμεσου στρώματος κατά την κάμψη.
Αντίσταση ακτινικής πίεσης: Τα εξωτερικά μεμονωμένα καλώδια είναι ενσωματωμένα σε κοιλάδες εσωτερικού στρώματος, σχηματίζοντας μια δομή "αυτοσφίγγισης στενής συσκευασίας" με συντελεστή πλήρωσης άνω του 0,9 (σε σύγκριση με μόνο 0,75 για την ταυτόχρονη πρόσδεση), ικανή να αντέχει ακτινική πίεση 10 MPa.
Ανώτερη ηλεκτρική απόδοση:
Ομογενοποίηση ηλεκτρικού πεδίου: Εξωτερικά μεμονωμένα καλώδια γεμίζουν κοιλάδες εσωτερικού στρώματος, η ανοχή της επιφάνειας του αγωγού ελέγχεται εντός ±0,1 mm (±0,3 mm για ταυτόχρονη προσάραξη), μειώνοντας την ένταση του τοπικού ηλεκτρικού πεδίου κατά 27%.
Σταθερότητα σύνθετης αντίστασης: Η απόκλιση γωνίας έλικας ελέγχεται εντός ±0,5°, μειώνοντας τη διακύμανση της επαγωγής κάτω από το 1% (5%-8% για τη συνκατευθυντική λάντωση).
Λανθάνοντα Καλώδια
Εξαιρετική ευελιξία:
Ελεύθερη ολίσθηση μεταξύ μεμονωμένων συρμάτων: Μεγάλο περιθώριο ολίσθησης μεταξύ μεμονωμένων συρμάτων κατά την κάμψη, χαμηλή αντίσταση κάμψης, κατάλληλο για σενάρια συχνών κινήσεων.
Μεγάλη διάρκεια ζωής κόπωσης σε κάμψη: Τα καλώδια με ανάστροφη έλικα δεν παρουσιάζουν ρωγμές μεταξύ των στρωμάτων μετά από 1000 κάμψεις στους ±90°, ενώ τα συνδεδεμένα καλώδια σπάνε μετά από μόνο 300 στροφές.
Χαμηλότερη μηχανική αντοχή:
Εύκολος διαχωρισμός ενδιάμεσων στρωμάτων: Χωρίς τη δύναμη αλληλασφάλισης της αντίστροφης κλώνας, οι χαλύβδινες λωρίδες είναι επιρρεπείς σε ολίσθηση ή χαλάρωση του στρώματος θωράκισης κατά την κάμψη.
Ασθενής αντίσταση ακτινικής πίεσης: Χαμηλός συντελεστής πλήρωσης, υψηλός κίνδυνος ακτινικής παραμόρφωσης.
3. Σενάρια Εφαρμογών: Διορθωμένη εγκατάσταση έναντι σεναρίων κινητής τηλεφωνίας
Ομόκεντρα καλώδια με έλικα (κανονική έλικα)
Σταθερά καλώδια εγκατάστασης: Όπως καλωδιώσεις κτιρίων και υπόγειες γραμμές μεταφοράς ηλεκτρικής ενέργειας, που απαιτούν μακροχρόνια αντίσταση στην ακτινική πίεση και τη μηχανική καταπόνηση.
Καλώδια υψηλής τάσης: Τα καλώδια XLPE 110 kV και άνω χρησιμοποιούν αντίστροφη δέσμευση, μειώνοντας τη μερική εκφόρτιση από 5 pC σε κάτω από 1 pC, ικανοποιώντας αυστηρές απαιτήσεις μόνωσης.
Υποβρύχια Καλώδια: Θωρακισμένα με χαλύβδινο σύρμα/ταινία αντίστροφης έλικας για αντίσταση στην πίεση του νερού και στα ωκεάνια ρεύματα.
Καλώδια λανθάνοντος: Καλώδια κινητού εξοπλισμού: Όπως καλώδια σύνδεσης βραχίονα ρομπότ και καλώδια φωτισμού σκηνής, που απαιτούν συχνή κάμψη και ευελιξία.
Εύκαμπτα καλώδια και καλώδια: Σύμφωνα με το πρότυπο GB/T 3956, σε αυτήν την εφαρμογή χρησιμοποιούνται αγωγοί τύπου 5 και 6, με τον τύπο 6 να είναι πιο εύκαμπτος από τον τύπο 5.
Προσωρινή καλωδίωση: Όπως καλώδια σύνδεσης εξοπλισμού έκθεσης, που απαιτούν γρήγορη εγκατάσταση και αποσυναρμολόγηση.
4. Αρχές σχεδίασης: Ισορροπία ροπής έναντι βελτιστοποίησης κάμψης
Ομόκεντρη λωρίδα (κανονική λωρίδα)
Μηχανισμός ακύρωσης ροπής: Με τον έλεγχο της γωνίας έλικας (θ1=θ2) και του βήματος (L1=L2) γειτονικών στρωμάτων, τα μεγέθη της ροπής είναι ίσα και οι κατευθύνσεις είναι αντίθετες, επιτυγχάνοντας συνολικό ποσοστό ακύρωσης ροπής πάνω από 90%.
Βελτιστοποίηση ηλεκτρικού πεδίου: Τα εξωτερικά μονόινα νήματα είναι ενσωματωμένα σε κοιλάδες εσωτερικού στρώματος, εξαλείφοντας τις «ακανθώδεις προεξοχές», μειώνοντας τη μέγιστη επιφανειακή ένταση ηλεκτρικού πεδίου κατά 27%.
Προσάραξη
Βελτιστοποιημένη απόδοση κάμψης: Τα μεμονωμένα σύρματα είναι κολλημένα στην ίδια κατεύθυνση, επιτρέποντας την ελεύθερη ολίσθηση μεταξύ των συρμάτων κατά την κάμψη και με αποτέλεσμα χαμηλή αντίσταση κάμψης.
Αντιστοίχιση αντοχής υλικού: Το εξωτερικό στρώμα χρησιμοποιεί σύρμα από κράμα αλουμινίου υψηλής αντοχής και το εσωτερικό στρώμα χρησιμοποιεί σύρμα χαλκού υψηλής αντοχής. Η μέγιστη διαφορά τάσης κατά την κάμψη και στις δύο κατευθύνσεις ελέγχεται εντός 10%.

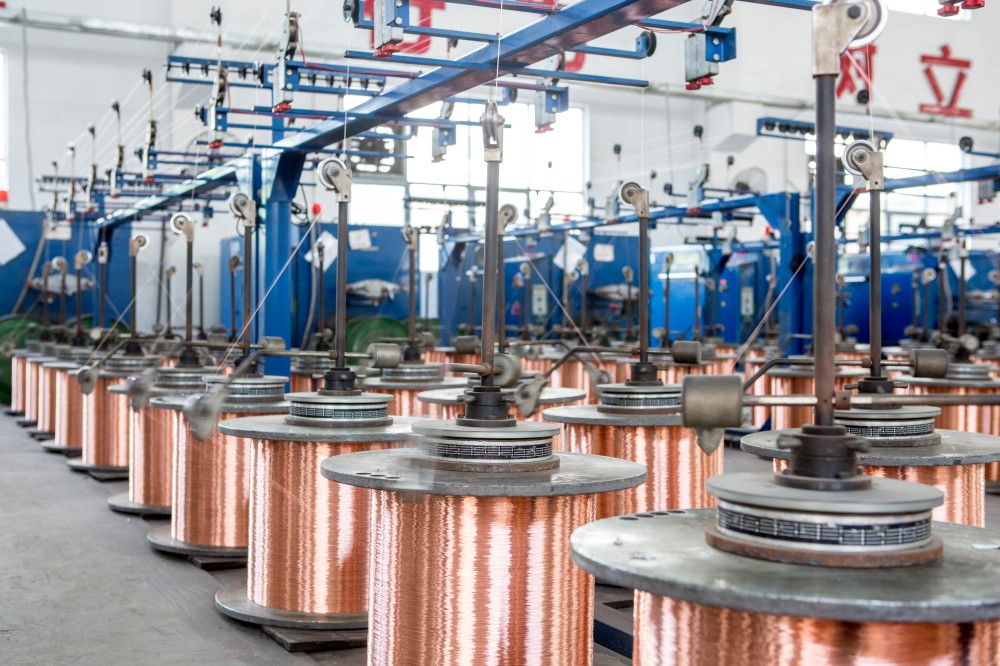

Η Shenzhen Bendakang Cables Holding Co., Ltd. είναι κορυφαίος κατασκευαστής καλωδίων που ειδικεύεται στην Ε&Α, την παραγωγή και διανομή ηλεκτρικών καλωδίων, καλωδίων χαμηλής τάσης, καλωδίων τροφοδοσίας μέσης τάσης και καλωδίων τροφοδοσίας εξαιρετικά υψηλής τάσης (500KV), καθώς και καλωδίων επικοινωνίας. Καλωσορίζουμε παραγγελίες και συνεργασίες από πελάτες σε όλο τον κόσμο.
