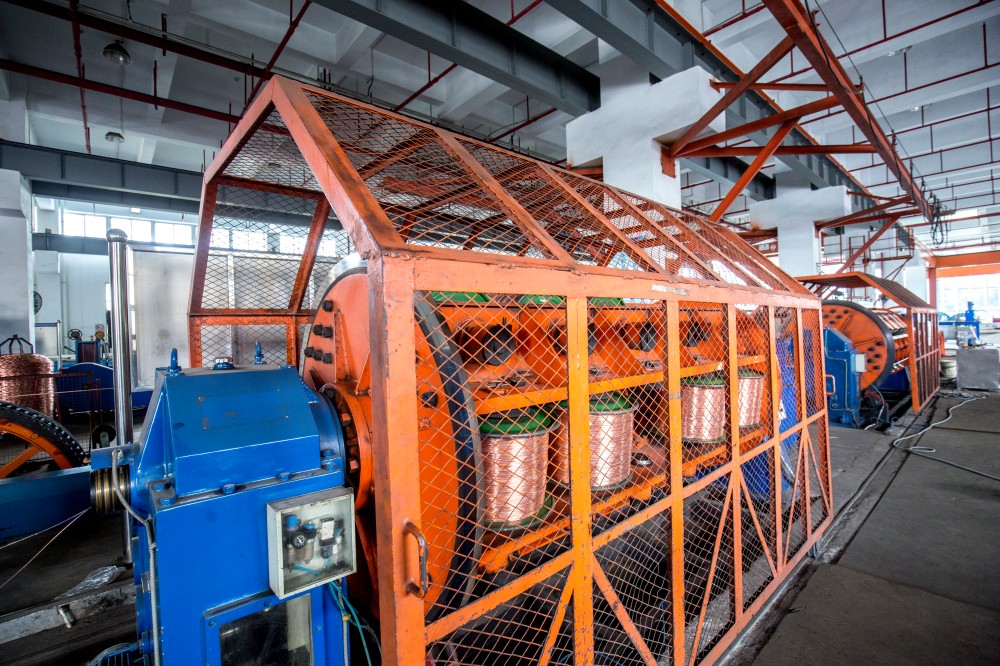

Beim Verdrillen (Verseilen) werden mehrere Einzeldrähte mit kleinem Durchmesser nach einem bestimmten Muster zu einem leitenden Kern mit größerem Querschnitt verdrillt.
1. Die Verseilung wird in regelmäßige Verseilung und unregelmäßige Verseilung unterteilt.
Die reguläre Verseilung kann in die regelmäßige konzentrische Einzeldrahtverseilung und die regelmäßige konzentrische Litzenverseilung unterteilt werden. Regelmäßige konzentrische Einzeldrahtverseilung:
⑴ Normaler Litzendraht: Einzelne Drähte gleichen Durchmessers werden regelmäßig in Schichten in einem konzentrischen Muster verdrillt, wobei jede Schicht in entgegengesetzte Richtungen verdrillt ist.
⑵ Verbundlitze: Hierbei handelt es sich um eine Litze, die aus Einzeldrähten gleichen Durchmessers, aber unterschiedlichen Materialien oder aus unterschiedlichen Durchmessern und unterschiedlichen Materialien besteht. (Repräsentative Produkte sind unter anderem Freileitungen.)
Normaler konzentrischer Litzendraht: Mehrere Stränge aus normalem Litzendraht oder gebündeltem Draht sind konzentrisch verdrillt.
Unregelmäßige Verseilung (Bündeldraht): Dieser Litzendraht wird durch Verdrillen mehrerer Einzeldrähte in der gleichen Schlagrichtung hergestellt, ohne einem Verdrillungsmuster zu folgen. Die einzelnen Drähte sind nicht in ihrer Position relativ zueinander fixiert und die Form des gebündelten Drahtes ist schwer beizubehalten.
2. Der größte Unterschied zwischen gebündeltem Draht und gewöhnlichem Litzendraht
Bei gewöhnlichen Litzen werden die einzelnen Drähte in ihrer Position fixiert und in einem regelmäßigen Muster schichtweise verdrillt. Bei gebündelten Drähten sind die einzelnen Drähte nicht in ihrer Position fixiert und werden miteinander verdrillt, ohne einem Verdrillungsmuster zu folgen.
3. Merkmale unregelmäßiger Verseilung (gebündelter Draht)
Da die einzelnen Drähte in einem Kabelbündel in einer Richtung verdrillt sind, kommt es beim Biegen zu einem großen Schlupf zwischen den einzelnen Drähten, was zu einem geringen Biegewiderstand führt. Daher weist gebündelter Draht eine hervorragende Biegeleistung auf. Gebündelter Draht wird als leitfähiger Kern für Draht- und Kabelprodukte verwendet, die Flexibilität erfordern und häufigen Bewegungen ausgesetzt sind.
4. Eigenschaften von Litzenkernen

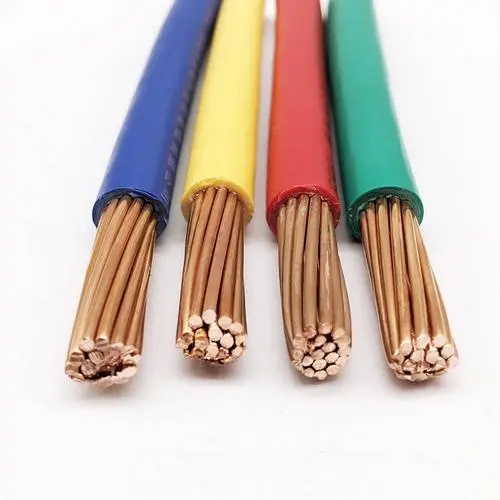

⑴ Gute Flexibilität: Die Verwendung mehrerer Einzeldrähte mit kleinerem Durchmesser zum Verdrillen verbessert die Biegefähigkeit des Kabels und erleichtert die Verarbeitung, Herstellung und Installation.
⑵ Gute Stabilität: Der Kern eines Drahtes wird durch Verdrillen mehrerer Einzeldrähte in eine bestimmte Richtung und Verdrillungsregeln gebildet. Da sich bei der Verdrillung jeder einzelne Draht abwechselnd in der Dehnungszone am oberen Ende der Litze und in der Kompressionszone am unteren Ende der Litze befindet, verformt sich die Litze beim Biegen nicht.
⑶ Gute Zuverlässigkeit: Die Zuverlässigkeit des leitfähigen Kerns wird leicht durch Unebenheiten des Materials oder durch Verdrehungen verursachte Fehler beeinträchtigt. Der Kern eines aus mehreren Einzeldrähten verdrillten Drahtes ist verteilt und konzentriert sich nicht auf einen bestimmten Punkt des Leiters, sodass die Zuverlässigkeit des leitenden Kerns viel höher ist.
⑷ Hohe Festigkeit: Im Vergleich zu einem Einzeldraht gleicher Querschnittsgröße und einem verdrillten Kern ist die Festigkeit des verdrillten Kerns höher als die des Einzeldrahts.
5. Begriffserklärung
(1) Steigung: Die Distanz, um die sich ein einzelner Draht in axialer Richtung vorwärts bewegt.
(2) Steigungs-zu-Durchmesser-Verhältnis: Das Verhältnis der Steigungslänge der Litze zum Durchmesser der Litze.
(3) Die Beziehung zwischen Steigung und Weichheit der Litze: Je kleiner die Steigung, desto besser ist die Weichheit der Litze. Im Gegenteil: Je größer die Steigung, desto schlechter ist die Weichheit der Litze.
(4) Eindrillkoeffizient: Das Verhältnis der tatsächlichen Länge des einzelnen Filaments zur Steigungslänge in einer Steigung der Litze.
(5) Drehrichtung der Litze: rechts (Z-Richtung) links (S-Richtung)
(6) Komprimierter Leiter: Zu den üblichen komprimierten Leitern gehören komprimierte kreisförmige, fächerförmige und komprimierte ziegelförmige (fünfadriges Kabel) sowie halbkreisförmige (zweiadriges Kabel).
6. Zweck der Komprimierung
(1) Komprimierter fächerförmiger Leiter: Reduzieren Sie den Außendurchmesser des Kabels, sparen Sie Produktkosten und reduzieren Sie das Kabelgewicht.
(2) Komprimierter Rundleiter: Verbessern Sie die Oberflächenqualität des Litzenleiters, verringern Sie den Leiterdurchmesser und verbessern Sie den Leiterfüllfaktor. Die Oberfläche des Leiters ist nach der Kompression glatt, rund und gratfrei, und das elektrische Feld auf der Leiteroberfläche ist gleichmäßig. Sparen Sie Materialien und senken Sie die Kosten.
7. Leiterklassifizierung
Gemäß der GB/T3956-Norm für „Leiter für Kabel“ werden Leiter in vier Typen eingeteilt: Typ 1, Typ 2, Typ 5 und Typ 6. Typ 1 ist ein Massivleiter und Typ 2 ist ein Litzenleiter, die beide für fest verlegte Kabel geeignet sind. Bei den Typen 5 und 6 handelt es sich um Litzenleiter, die für flexible Kabel und Leitungen verwendet werden, wobei Typ 6 flexibler ist als Typ 5.
